巴哈提爾·阿哈買提  亞力坤·買買提  莊捍東  娜米旦·阿布力孜

新疆油田油氣儲運公司

相變加熱爐（簡稱相變爐）作為原油輸送設備的重要組成部分，其維護、保養及安全性，關系到油庫的安全。

附件構成及存在問題

相變爐的附件有為了便于日常維護管理、完成加熱作業等而設置的，如放水管、梯子、欄桿、液位計、流量計等；也有為了保證相變爐安全，防止和消除各類油罐安全事故而設置的，如調壓閥、觀察孔、安全閥、防雷裝置等。經檢查發現，儲運公司總站的相變爐附件存在以下問題：

（1）相變爐觀察孔溫度很高，導致巡檢時無法靠近，不能很好地觀察到火焰，并存在眼睛被灼傷的風險。如圖1所示

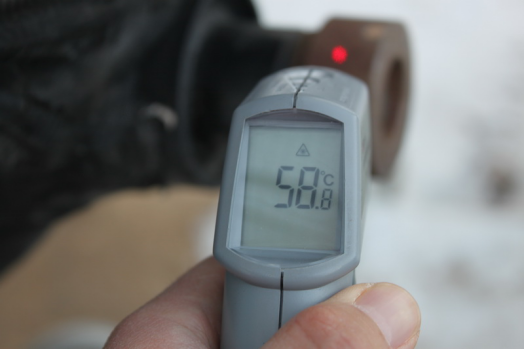

圖1  相變爐觀察孔溫度超標

（2） 空氣預熱裝置產生大量的水從預熱器底部和煙囪放水管線中流出，冬天出現結冰情況，對設備設施和人員形成很大的安全隱患。如圖2所示。

圖2  空氣預熱器底部結冰

（3）備用相變爐在長時間停運的情況下，相變爐蒸汽發生器里面的軟化水溫度就會下降，由于蒸汽發生器液位計管線沒有保溫措施，冬季可能會被凍裂，形成安全隱患。如圖3所示。

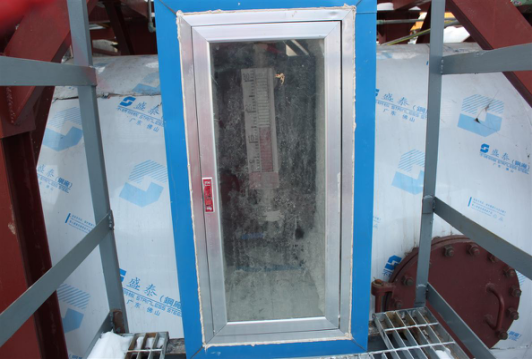

圖3  蒸汽發生器液位計

 （4）其他存在的問題

①部分儀表安裝位置不合理。設計部門沒有按使用單位的實際需要進行設計，一些儀表（如壓力變送器、溫度變送器、壓力表等）安裝位置過高，且沒有操作平臺。需要更換或校驗這些儀表時，操作人員存在高空墜落、被砸傷等風險。如圖4、圖5所示。

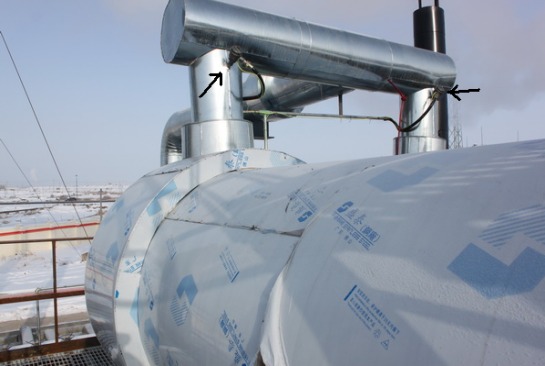

 圖4  換熱器進出口管線壓力表安裝位置不合理

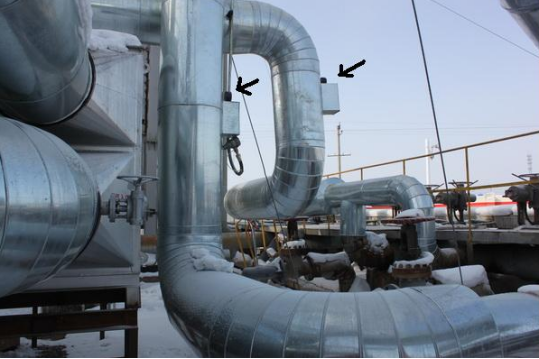

圖5  換熱器原油進口管線溫度變送器安裝處無操作平臺

②用于固定相變爐蒸汽發生器煙囪的部分鋼絲蹦繩緊貼在原油管線上，若煙囪遇到雷擊，強大的電流會順著蹦繩進入到管線內，存在發生火災、爆炸、設備損壞及操作人員被雷擊、等風險。如圖6所示。

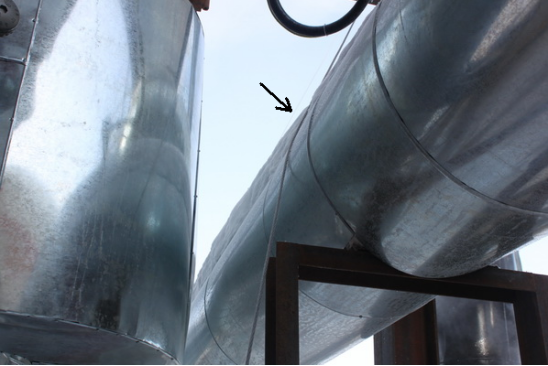

圖6  固定煙囪的鋼絲蹦繩緊貼在原油管線

③煙囪放空管線安裝位置不合理。蒸汽發生器煙囪放空管線安裝在離底部約1m處，燃燒產生的水無法及時排出，導致煙囪積水凍裂。如圖7所示。

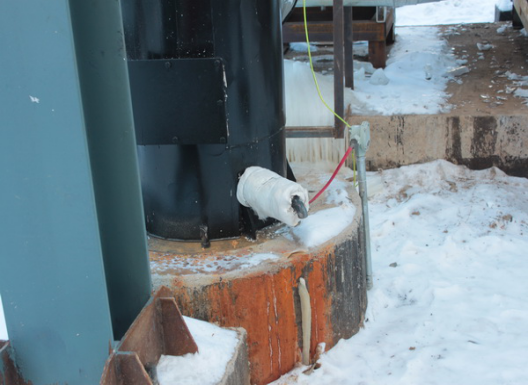

圖7  煙囪發空管線安裝位置過高

具體治理措施

（1）利用廢棄材料，制作護眼套，安裝在蒸汽發生器觀火孔上。如圖8所示。

圖8  觀火孔護眼套

經過現場使用，效果明顯，得到操作員工的一致認可。

（2）安裝下水管線，與空氣預熱器和煙囪放空管線連接，將相變爐運行過程中產生的水排入下水道。安裝下水管線時保持了一定坡度，避免水積存在管線上。并在具備條件時在下水管線上安裝了伴熱帶用來保溫。

（3）針對因北疆地區冬季天氣比較寒冷，有時出現極端天氣的情況，規定當備用相變爐蒸汽發生器里面軟化水的溫度低于40℃時，啟動相變爐，待溫度上升到100℃以上停止運行。同時要求操作人員每次啟動備用相變爐時，必須帶負荷運行，避免損壞換熱器。

（4）對其他問題的改進措施

①對安裝位置不適當?shù)膬x表安裝操作平臺，以方便員工操作、巡檢和維護。待夏季停爐時，還可考慮將這些儀表移至適當位置。

②利用絕緣膠帶、膠皮對相變爐蒸汽發生器煙囪蹦繩進行絕緣處理，有效避免了雷擊電流流入管線內部。如圖9所示。

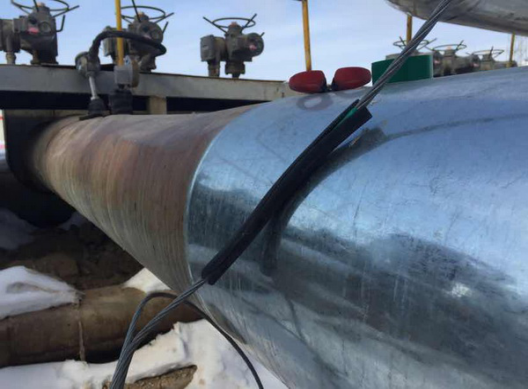

圖9  煙囪蹦繩絕緣處理

③將煙囪放空管線安裝在煙囪底部，確保煙囪內的水正常排出。如圖10所示。

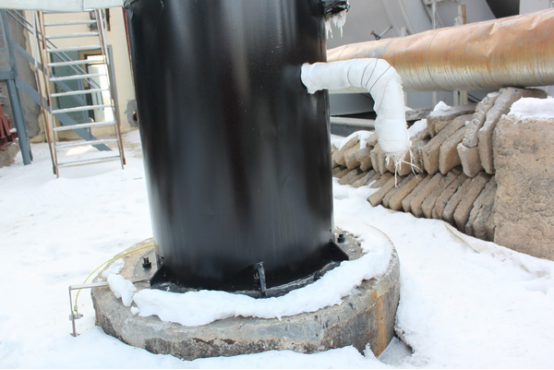

圖10  蒸汽發生器煙囪放水管線已移至底部

（作者：巴哈提爾·阿哈買提，新疆油田油氣儲運分公司總站副站長兼安全監督）
