背景

蘭銀天然氣管道白銀支線，為130萬下游用戶供氣。材質X52鋼，外徑273 mm，設計壓力6.3 MPa，埋深約1.9 m。景泰縣永泰川灌溉引水工程，全長72.3 km，工程年供水能力可達8800萬立方米，發展節水灌溉30萬畝。

引水工程8#暗渠下穿白銀支線，兩處施工爆破點6#隧洞出口和7#隧洞進口分別距離管道169.078 m和143.024 m，暗渠埋深5.549 m，管道距離暗渠底板3.25 m。由于爆破點距離管道200 m以內，爆破作業有可能威脅管道安全（圖 1、圖 2）。

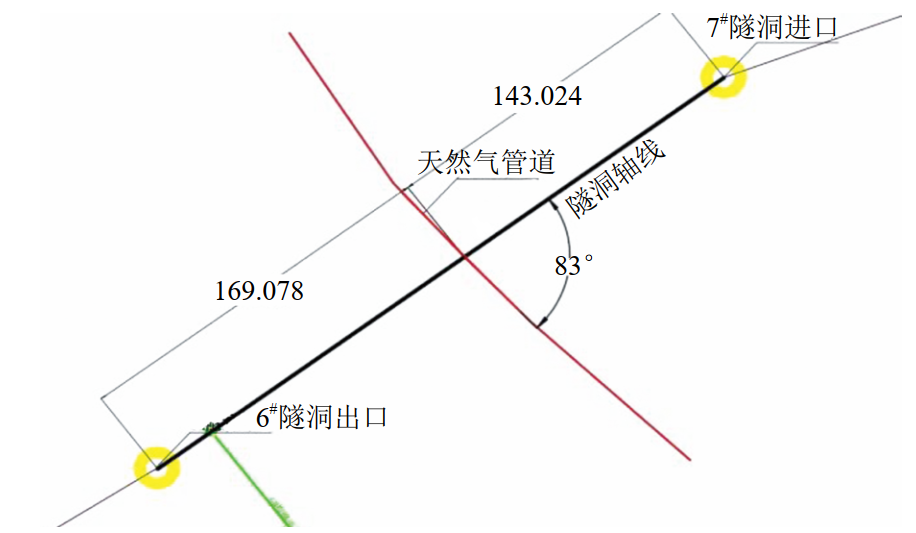

圖 1 天然氣管道與隧洞線路位置關系圖

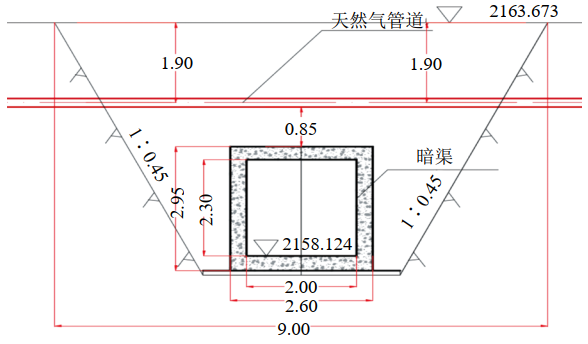

圖 2 天然氣管道與暗渠位置關系斷面圖

措施

（1）溝通協調

管道企業與施工單位簽訂了管道安全保護協議，對該項工程的安全風險、雙方的權利義務、責任條款、工程手續辦理、施工及后期運行管理等做了約定。

施工單位采納甘肅省管道保護協會建議，委托第三方安全評估單位甘肅安卓工程技術有限公司召開安全評審會，與會專家提出控制每次最大起爆藥量、對爆破震動進行監測、設置減震溝、完善應急預案等措施。

（2）工程措施

①采用開挖減震溝方式消減風險。施工單位利用隧洞軸線右側60 m黑武分干渠道溝壑，將原設計6#隧洞出口減震溝和7#隧洞進口減震溝長度縮短，減少開挖工作量50%以上（圖 3、圖 4）。

圖 3 減震溝布置平面圖

圖 4 減震溝開挖現場圖

②爆破振動速率監測。根據GB 6722―2014《爆破安全規程》表 5，按照最不利因素取值，K取350，α取2，爆心距R取值143 m，爆破設計最大裝藥量Q為22.96 kg，最大爆破振動速率Vmax為0.138 cm/s。符合Q/SY 1358―2010《油氣管道并行敷設技術規范》規定。沿天然氣管道中心線及左右間距30 m，共布置3個監測點安裝爆破測振儀（圖 5）。

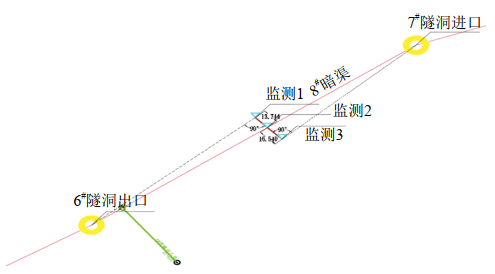

圖 5 爆破振動監測點布設平面圖

③現場監護管理。安排專人現場核查爆破藥量（≤23 kg），爆破時跟蹤記錄爆破振動值，根據專家意見將每次爆破產生的振動速率控制在安全標準范圍內（＜6 cm/s）。

啟示

在管道中心線兩側各200 m地域范圍內實施爆破作業，應根據管道保護法第三十五條規定，地方政府主管部門加強監督指導，管道企業、施工單位、評估單位通力合作，及時開展安全評估，完善爆破作業方案，嚴格施工現場管理，保證了第三方施工項目快速安全通過和管道運行安全。

（撰寫人：西部管道蘭州輸氣分公司王宗禧、郭衛華  甘肅省管道保護協會姜長壽）
