張博 孟慶寶 宋坤

國家管網集團北方管道大連輸油氣分公司

背景

埋地油氣管道進行維修作業時需要開挖作業坑將管道露出，由于伴行光纜位置不明確，開挖時存在損傷光纜的風險。在某管道環焊縫排查中，通過采取“王字型”作業坑開挖方式，有效保護了光纜的安全。

做法

大連輸油氣分公司《管道環焊縫開挖驗證及修復工作手冊》，編制了“三+1王字型”開挖技術方案和審批流程，指導現場機械開挖，保護管道及光纜安全，提高了施工的進度和開挖效率。

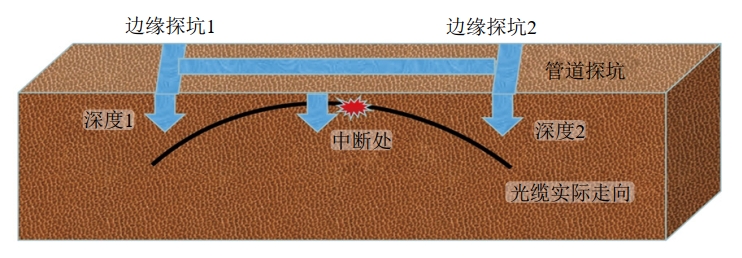

“王字型”開挖。早期使用“工字型”即兩橫一豎探坑開挖方式，對于地下隱蔽工程埋深起伏較大的地段，不能及時探出隱蔽工程，如圖 1所示。

圖 1 工字型開挖方式示意圖

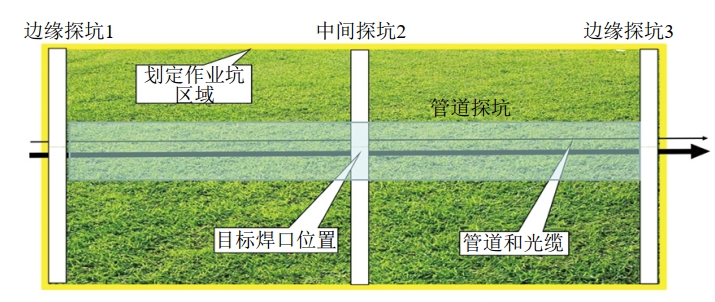

通過優化改進，提出了“王字型”開挖方式，如圖 2所示。“王字型”開挖即三橫一豎的探坑可以有效探明光纜、電力、自來水、燃氣等地下隱蔽工程。

圖 2 王字型開挖示意圖

比較兩種開挖方式，“王字型”開挖在節省工作量的基礎上能夠提高探坑的有效性，增加了中間的一橫，使得探坑隱蔽工程檢出率增高。“三橫”可以檢出光纜埋深變化，“一豎”則檢出垂直于管道的第三方電纜、供暖管線等隱蔽工程。

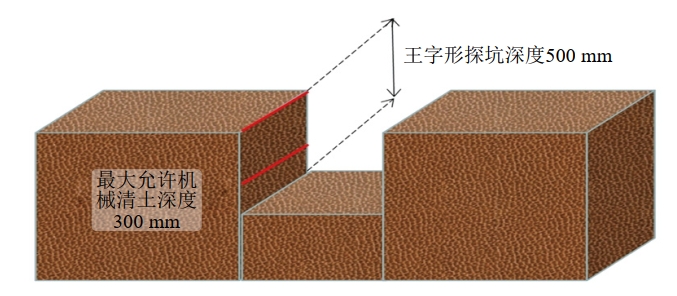

“進5退3”機械開挖。依靠“王字型”開挖僅能探出一個作業面，還不能滿足開挖的全部要求，因此在“王字型”開挖的基礎上提出了“進5退3”的機械開挖方式，如圖 3所示。即先開挖約500 mm的深度探坑，再使用挖掘機開挖探坑地面下300 mm的覆土，預留200 mm防止挖掘深度超過探坑深度。現場操作時，要確保挖掘機手能夠熟練控制挖掘深度，技術人員及時測量開挖深度和挖掘機下挖深度，指揮挖掘機手進行操作，在接近管頂1 m時，禁止使用機械開挖。

圖 3 “進5退3”的機械開挖法

機械開挖三級審批流程。機械開挖方式存在一定風險，因此制定開挖申請審批流程顯得尤為重要。一般程序為施工單位申請、作業區現場確認、管道部（科）、主管副經理三級審批。施工單位須現場說明申請機械開挖的位置、必要性、“王字型”探坑準備情況、挖掘機手的培訓交底等。機械開挖過程使用移動攝像頭進行安全監督，現場巡查重點是監督“王字型”開挖和“進5退3”機械開挖的執行情況、對光纜暴露部分的安全保護措施等。

啟示

近年來，大連輸油氣分公司運用“王字型”開挖法成功完成2800多道作業坑的開挖，有效減少了管道伴行光纜的損傷。今后還應強化員工和施工人員的責任心，不放過每一道細節，做好技術方案的培訓和交底，嚴格按照方案施工，從根本上避免作業坑開挖過程中損傷光纜的風險。

作者簡介：張博，1993年出生，本科，工程師，大連輸油氣分公司管道管理部副科長，從事管道管理工作。聯系方式：18741350193，1075270434@qq.com。
